Le super ordinateur CRAY_ONE

1976

Seymour CRAY
Ingénieur américain
1925 - 1996
(photo)



Seymour Cray:

Après des études de Génie Electrique  et de Mathématiques appliquées à l'université du Minnesota, de 1950 à 1957 il travaille dans ERA (Engineering Research Associates) premier fabricant d'ordinateurs scientifiques. En 1957 il cofonde CDC (Control Data Corporation) où il participe à la création du CDC 6600 et du 7600
En 1972 il fonde Cray Research et se lance dans la réalisation du Cray one

Le Cray one:

L'objectif était de réaliser un super ordinateur le plus rapide du monde. Il a été choisi de le réaliser en technologie ECL les circuits les plus rapides de l'époque.
200 000 circuits ont été nécessaires. Ils sont de 4 sortes MECL 10K : double portes NOR à sorties différentielles, double Nor classiques, registres 16x4 bits 6ns, RAM statique 1024 fois 1bit. Les circuits ont été fournis par Fairchild et Motorola.
La mémoire vive interne pouvait stocker 8 Mo. Il était muni de 8 registres d'adresse de 24 bits et 8 registres de données de 64 bits. Cependant son adressage se limitait à 1 048 571 mots.
Les circuits imprimés comportaient 5 couches et supportaient 144 circuits
Le processeur, travaillait sur des mots de 64 bits + 8 bits de contrôle . Cadencé à 83 MHz Il pouvait exécuter 166 Mflop
D'un poids de 5 tonnes il était vendu pour environ 9 millions de dollars (environ 25 millions d'euros actuels) . 16 machines ont été vendues dans la version initiale mais c'est en tout 80 machines de tous types qui ont été vendues à des prix variant de 5 à 8 millions de dollars

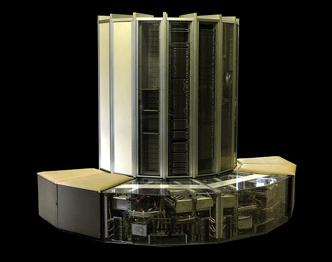

L'ordinateur Cray_1
on peut voir à la base les systèmes de refroidissement. Ce sont des unités frigorifiques au fréon. Les évaporateurs montent dans les colonnes qui contiennent les racks (photo de droite) . Des plaques de cuivre sont solidaires des évaporateurs et sont introduites entre les cartes de circuits imprimés afin d'évacuer la chaleur produite par les circuits.



Un des 24 racks de 28 pouces de haut (710mm) les sorties différentielles des portes sont reliées à l'aide de paires torsadées tous les câbles ont la même longueur. Ces racks sont contenus dans les colonnes qui montent au dessus des cellules de refroidissement.
