Les
microprocesseurs DEC (Digital
Equipment Corp)
|
Bien connue dans le monde de l'informatique, la Société
Digital Equipment a commencé par des mini ordinateurs dans les
années 60. C'est la famille PDP . Du PDP1 sorti en 1959 au PDP11
sorti en 1970 et fabriqué jusqu'en 1997 Cette série et surtout le
dernier fut extrêmement populaire. Cette gamme fut suivie par une autre
tout aussi populaire les VAX . Le premier VAX sort en 1977 et
fabriqués jusqu'en 1990 après quoi DEC va s'orienter sur des ordinateurs
qui seront construits autour de leur microprocesseur Alpha qui seront
pour l'époque les plus performants du marché. |

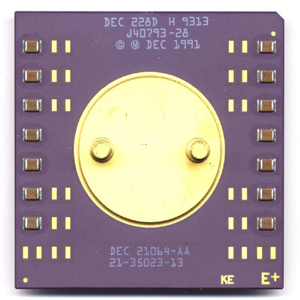

1992 - Le microprocesseur
Alpha 21064
- EV4
C'est un microprocesseur
RISC 64 bits en technologie CMOS
Il se présente en boitier PGA 431 broches dont 291 pour les signaux et
140 pour l'alimentation (Vcc et GND)
Il est cadencé par une horloge de 150 MHz à 200 MHz
Alimenté
en 3,3V il consomme 21W à 150MHz, 27W à 200MHz (plus de 8A)
Caractéristiques d'implantation:
1,68 millions de transistors, gravure 0,75 μm, surface
de silicium 234 mm2
Il peut adresser physiquement 64GB et 8TB en mémoire virtuelle (
34 et 43 bits)
Le pipeline d'instruction comporte 7 étapes et celui de l'unité de
calcul en virgule flottante 10 étapes.il peut exécuter 2 instructions
par cycle d'horloge
|
 |
1994 - Le microprocesseur
Alpha 21064A - EV45
C'est un microprocesseur
RISC 64 bits en technologie CMOS
Il se présente en boitier PGA 431 broches dont 291 pour les signaux et
140 pour l'alimentation (Vcc et GND)
Il est cadencé par une horloge de 200 MHz à 300 MHz
Alimenté
en 3,3V il consomme 33W
Caractéristiques d'implantation: 2,85 millions de transistors, gravure
0,5 μm, surface
de silicium 164 mm2
|
|

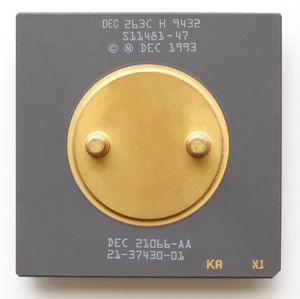

1993 - Le microprocesseur
Alpha 21066 - LCA4
C'est un microprocesseur
RISC 64 bits en technologie CMOS
Il est cadencé par une horloge de100 MHz à 166 MHz
Il se présente en boitier CPGA 287 broches
Alimenté
en 3,3V il consomme 33W
Caractéristiques d'implantation: 1,75 millions de transistors, gravure
0,68 μm, surface
de silicium 209 mm2
|
 |
1994 - Le microprocesseur
Alpha 21066 - LCA45
C'est un microprocesseur
RISC 64 bits en technologie CMOS
Il est cadencé par une horloge de166 MHz à 233 MHz
Il se présente en boitier CPGA 287 broches
Alimenté
en 3,3V il consomme 23W
Caractéristiques d'implantation: 1,75 millions de transistors, gravure
0,5 μm, surface
de silicium 161 mm2 |
|

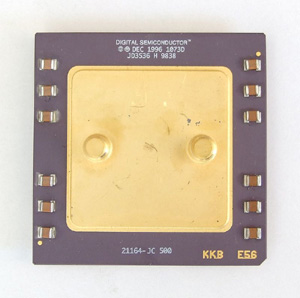

1995 - Le microprocesseur
Alpha 21164 - EV5
C'est un microprocesseur
RISC 64 bits en technologie CMOS
Il est cadencé par une horloge de 266 MHz à 333 MHz
Il se présente en boitier IPGA 499 broches
Alimenté
en 3,3 V il consomme 56 W à 333MHz
Caractéristiques d'implantation: 9,7 millions de transistors, gravure
0,5 μm, surface
de silicium 299 mm2
2 |
 |
1996 - Le microprocesseur
Alpha 21164A - EV56
C'est un microprocesseur
RISC 64 bits en technologie CMOS
Il est cadencé par une horloge de366 MHz à 666 MHz
Il se présente en boitier CPGA 287 broches
Alimenté
en 3,3/2,0 V il consomme de 32 W à 48,5 W selon la fréquence
Caractéristiques d'implantation: 9,3 millions de transistors, gravure
0,35 μm, surface
de silicium 209 mm |
|
1997 - Le microprocesseur
Alpha 21164PC - PCA56
C'est un microprocesseur
RISC 64 bits en technologie CMOS
Il est cadencé par une horloge de 400 MHz à 533 MHz
Il se présente en boitier CPGA 287 broches
Alimenté
en 3,3/2,5V il consomme 40W
Caractéristiques d'implantation: 3,5 millions de transistors, gravure
0,35 μm, surface
de silicium 141 mm2 |
|
1998 - Le microprocesseur
Alpha 21264 - EV6
C'est un microprocesseur
RISC 64 bits en technologie CMOS
Il est cadencé par une horloge de 450 MHz à 600 MHz
Il se présente en boitier IPGA 587 broches
Alimenté
en 2 V il consomme 73W
Caractéristiques d'implantation: 15,9 millions de transistors, gravure
0,35 μm, surface
de silicium 314 mm2
1999 - Le microprocesseur
Alpha 21264A - EV67
C'est un microprocesseur
RISC 64 bits en technologie CMOS
Il est cadencé par une horloge de 600 MHz à 833 MHz
Il se présente en boitier CPGA 287 broches
Alimenté
en 2 V il consomme 73 W (36,5A)
Caractéristiques d'implantation: 1,75 millions de transistors, gravure
0,25 μm, surface
de silicium 210 mm2 |
|
2001
- Le microprocesseur
Alpha 21264C - EV68CB
C'est un microprocesseur
RISC 64 bits en technologie CMOS
Il est cadencé par une horloge de 1,0 GHz à 1,25 GHz
Il se présente en boitier CPGA 287 broches
Alimenté
en 1,65V il consomme 65-75W (45A)
Caractéristiques d'implantation: 15,2 millions de transistors, gravure
0,18 μm, surface
de silicium 125 mm2 |
|

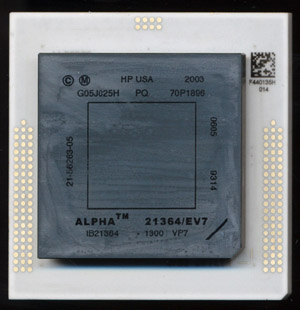

2003
- Le microprocesseur
Alpha 21364 - EV7
C'est un microprocesseur
RISC 64 bits en technologie CMOS conçu pour le fonctionnement
multiprocesseur (jusqu'à 127)
Il est cadencé par une horloge de 0,8 GHz à 1,3 GHz
Il se présente en boitier CPGA 287 broches
Alimenté
en 1,65/1,5 V il consomme 155 W à 1,25GHz
Caractéristiques d'implantation: 152 millions de transistors, gravure
0,18 μm, surface
de silicium 397 mm2 |
 |
|
