Les microprocesseurs AMD

Les microprocesseurs AMD (Advanced Micro Devices)
La société Advanced Micro Devices , AMD, a été crée en 1969. Elle sort son premier circuit intégré la même année, il s'agit d'un registre à décalage 4 bits. Sa première famille de microprocesseur est commercialisée en 1975. De 1979 à 1986 il produira des microprocesseurs pour Intel et de 1986 à 1995 il sera seconde source de plusieurs microprocesseurs Intel

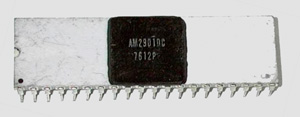

1975 - Le microprocesseur AMD AM2901 C'est un microprocesseur en tranche de 4 bits réalisé en technologie bipolaire (la plus rapide à l'époque mais la moins économe en énergie) Ces microprocesseurs sont conçus pour s'associer et permettre la réalisation d'un processeur à taille variable (par multiple de 4 bits) Il est réalisé en transistors bipolaires, à l'époque plus rapides que les MOS Alimenté en 5 volts il consomme de 200 à 280 mA Il est cadencé par une horloge à 15 MHz et 30MHz pour certaines versions Il se présente en boîtier DIL 40 broches (P et D), DIL42 broches(F), carré 44 broches(L) Fiche suivante informatique: Intel 8048
1988 - Le microprocesseur AMD AM29000 C'est un microprocesseur RISC 32 bits en technologie CMOS Il est cadencé par une horloge de 16 MHz à 33 MHz Il se présente en boitier PGA 169 broches ou PQFP 168 broches Bus de données et d'adresse de 32 bits et un bus d'instructions de 32 bits également Alimenté en 5 V Suite des fiches "informatique": Le NEC V70
1979-86 AMD fabrique pour Intel les microprocesseurs 8086, 8088, 80286
1986-95 AMD fabrique les microprocesseurs AM286, Am386, Am486 Certaines grandes sociétés telle IBM ne veulent pas être pieds et poings liés avec un fournisseur. Elles exigent une seconde source. Intel pour pouvoir accéder à ce marché a accordé une licence de fabrication de ses trois microprocesseurs 8086, 8088 et 80286
1997 - Le microprocesseur AMD- K6 Microprocesseur 32 bits Boitier CPGA 321 broches Cadencé par une horloge pour les bus 30 à 60MHz en interne 150MHz à 233MHz Alimenté par deux tensions l'une pour le cœur Vcc2 de 2,9V à 3,5V l'autre Vcc3 4V pour les entrées/sorties Il consomme: alimentation en 2,9V 200MHz de 12 à 20 W, alimenté en 3,2V 233MHz 17 à 28W Caractéristiques d'implantation: La première série Gravure 0,35 μm permet une fréquence bus de 66 MHz fonctionne en interne à 150, 200 ou 233 MHz La deuxième série Gravure 0,25 μm permet une fréquence interne de 266 à 300 MHz 22 millions de transistors
1999 - Le microprocesseur AMD-K7 Athlon Microprocesseur 32 bits Les microprocesseurs Athlon se présentent sous plusieurs versions Athlon Classic (1999) gravure 250nm et 180nm Tension d'alimentation 1,6V fréquence 500 et 700 MHz (Slot A) Athlon Thunderbird (2000) gravure 180nm Tension d'alimentation 1,7V fréquence de 650 à 1400 MHz 37 millions de transistors PGA 462 broches Athlon XP Palomino (2001) gravure 180nm Tension d'alimentation 1,75 V (59,2 à 66 W) fréquence de 1333 à 1733 MHz (bus 133MHz) 37,5 millions de transistors, silicium 129,26 mm2 (avec le cache L2) boitier PGA 453 broches Athlon XP Thoroughbred (2002) gravure 130nm Tension d'alimentation 1,5 et 1,65 V ( 62 à 68 W) fréquence de 1800 à 2250 MHz (bus 133 - 166MHz) 37,5 millions de transistors 80 à 87 mm2 de silicium (avec le cache L2) Athlon XP Thorton (2002) gravure 130nm Tension d'alimentation 1,5 et 1,65 V fréquence de 1667 à 2000 MHz (bus 133 MHz) boitier PGA 453 broches Athlon XP Barton (2003) gravure 130nm Tension d'alimentation 1,65 V fréquence de 1833 à 2200 MHz (bus 166 - 200 MHz) 54,3 millions de transistors Structure: le microprocesseur Athlon possède une structure superscalaire, c'est à dire que plusieurs instructions sont exécutées simultanément. Il possède 9 pipelines de 10 étages saufs 3 de 15 étages qui sont destinées aux calculs en virgule flottante ( Additions, multiplications, MMX ) Six unité de décodage parallèles
2003 - Le microprocesseur AMD-K8 La famille K8 est composée de microprocesseurs 64 bits donnée pour 106 millions de transistors gravure 130nm sur 193 mm2 de silicium Athlon 64 l'Athlon 64 est réalisé en technologie SOI (Silicium sur isolant) courant de fuite extrêmement faible , pas d'effet de Latch Up Gravure 130nm et 90nm Tension d'alimentation 1,5 V fréquence de 1,8 à 3,2 GHz (bus 133 MHz) Boitiers: Socket 754 et 939 le socket 939 est employé pour la famille double cœur Il y a de nombreux modèles ( au moins 31) Athlon FX L'Athlon FX est en fait le meilleur de l'Athlon 64 gravure 90nm après tri, le multiplieur d'horloge est laissé libre, l'utilisateur l'adapte à sa guise Athlon X2 (2005) C'est un double cœur 64 bits (c'est maintenant évident) Gravure 90 à 65 nm Tension d'alimentation1,15 - 1,25 V fréquence de 2,1 à 2,6 GHz La consommation est de 45W pour la version standard et 35W pour la faible consommation. Boitiers: Socket 939 Il y a de nombreux modèles Sempron 64 Le Sempron 64 est réalisé en technologie SOI , est considéré comme une entrée de gamme C'est un simple cœur 64 bits Gravure 90nm Tension d'alimentation 1,4 V fréquence de 1,9 à 2,3 GHz consommation 45W Boitiers: Socket 754 et 939 Il y a de nombreux modèles Thurion (2006 - 2008) Le Thurion 64 simple cœur 64 bits et le Thurion 64X2 double cœur 64 bits Gravure 90nm et 65 nm Tension d'alimentation 1,1 V fréquence de 1,6 à 2,3 GHz consommation 35W (1600 à 4000 Méga transferts par seconde) Boitiers: Socket S1 Il y a de nombreux modèles Opteron Il y a 4 générations d'Opteron 1ère 2005 simple cœur fréquence de 1,6 à 3 GHz alimentation en 1,35V de 50 à 90W Gravure 130 et 90 nm 2èmre 2006 deux cœurs fréquence de 2 à 3 GHz alimentation en 1,30V 103 W Gravure 90 nm 3ème 2008 quatre et six cœurs fréquence de 2 à 2,2 GHz alimentation en 1,15 et 1,30 V de 50 à 115W Gravure 65 et 45 nm Epyc 19,2 milliards de transistors gravés en technique 14nm sur 4 puces de 192mm². (2018 à compléter)	L'Athlon 64 Le Sempron
